逆向設計

概述：

逆向設計過程是指設計師對產品實物樣件表面進行數字化處理(數據采集、數據處理)，并利用可實現逆向三維造型設計的軟件來重新構造實物的三維CAD模型（曲面模型重構），并進一步用CAD/CAE/CAM系統實現分析、再設計、數控編程、數控加工的過程。逆向設計通常是應用于產品外觀表面的設計。

逆向設計的一般流程：

產品樣件→數據采集→數據處理→模型重構→新產品。其中數據采集、處理和模型重構是逆向設計中重要的三個步驟。

1、數據采集是逆向設計的基礎。以三維掃描的方式來獲取原始數據，再根據已有數據進行接下來的步驟——數據處理。

2、數據處理的結果會影響模型重構的質量，所以在處理數據的過程中，要盡可能地保持原始模型特征。Geomagic Wrap軟件能夠在數分鐘之內完成掃描、格柵化和曲面化。它將掃描數據和3D文件輕松轉換為逆向工程3D模型，以便于順利進行模型重構。

3、模型重構也就是逆向建模的過程，目前重構的方案有三種，第一種是以B-Spline或NURBS曲面為基礎的曲面構造法；第二種是以三角Bezier曲面片為基礎的曲面構造法；第三種是以多面體面片為基礎的曲面構造法。

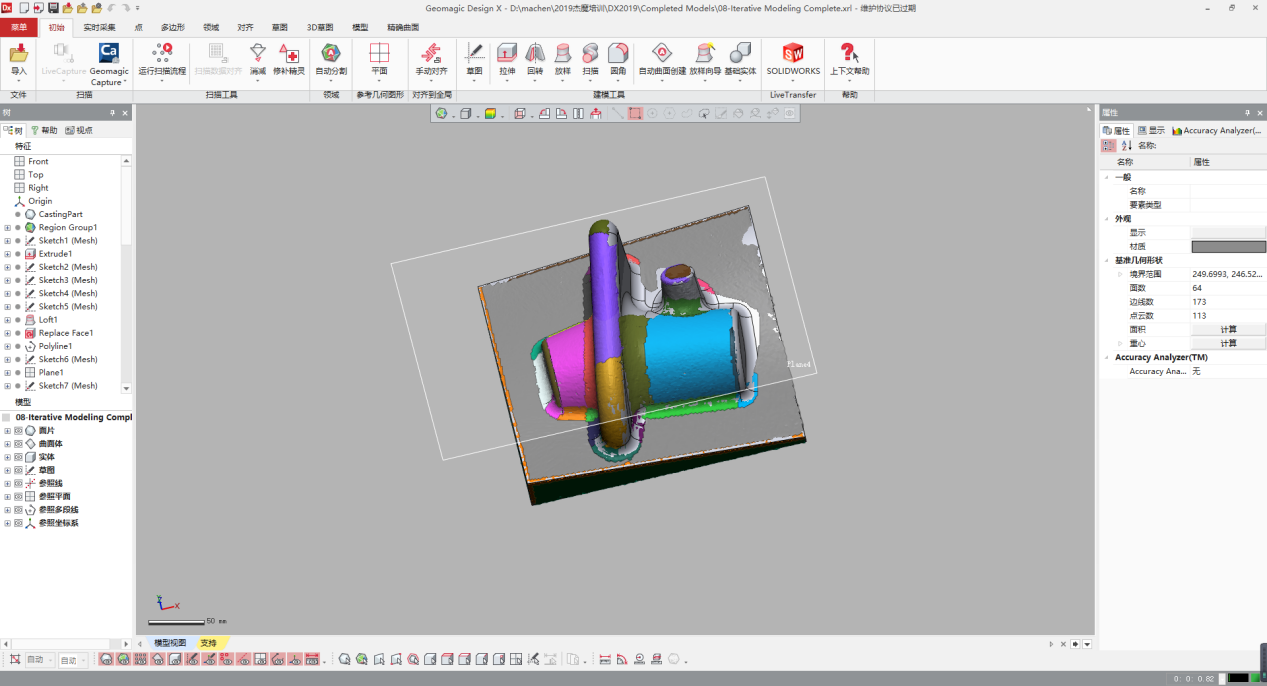

Geomagic Design X 是業界較全面的逆向建模軟件，它結合了基于特征的 CAD 數模與三維掃描數據處理，能夠創建出可編輯、基于特征的 CAD 數模，并與現有的 CAD軟件兼容。

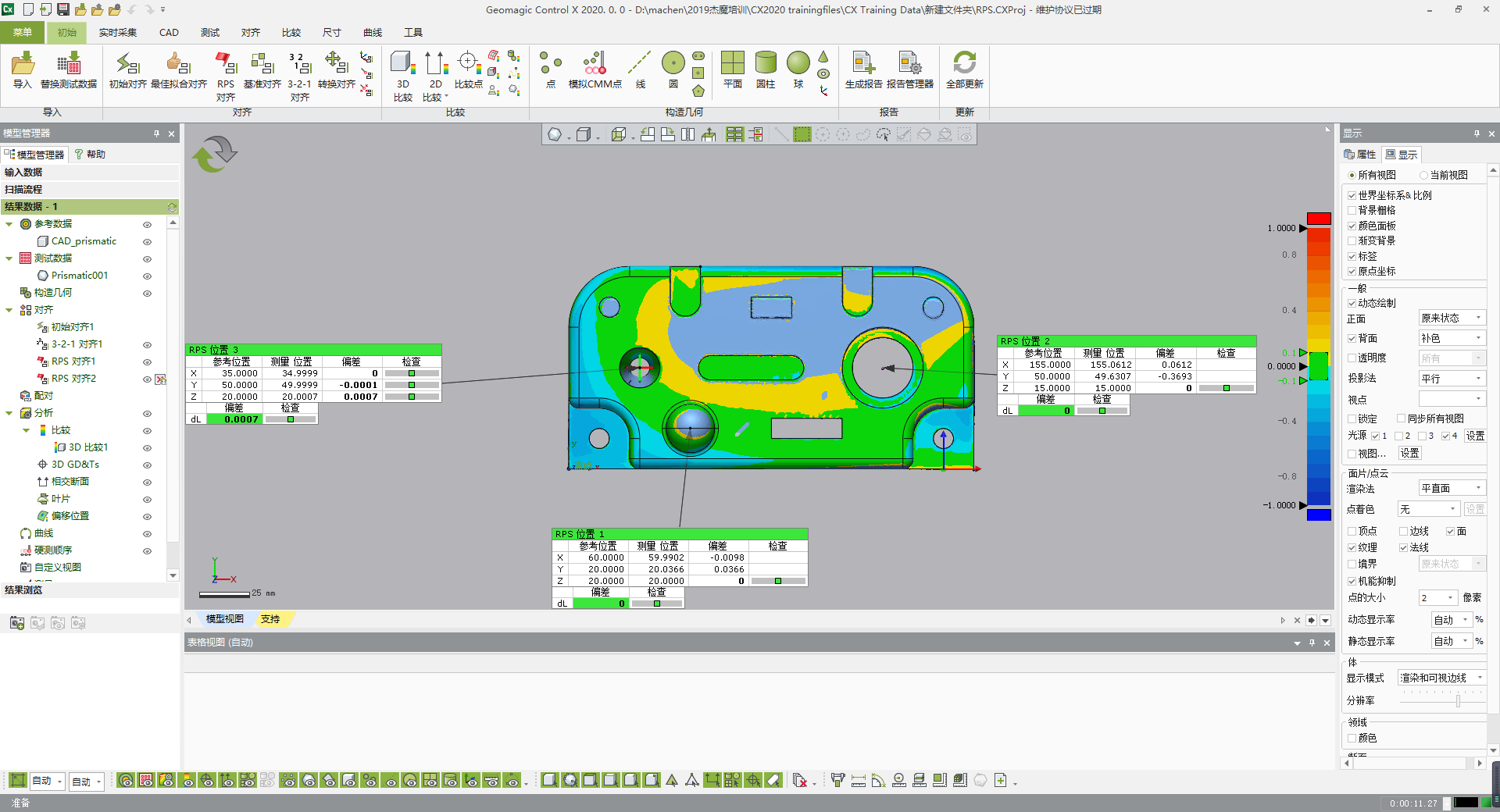

逆向設計是一種較為高效的設計方式，逆向完成的新產品我們可以通過Geomagic Control X軟件來檢測它與原始數據的誤差，其快速、準確、信息豐富的報告和分析應用在設計工作流程中為我們帶來了很大的便利。

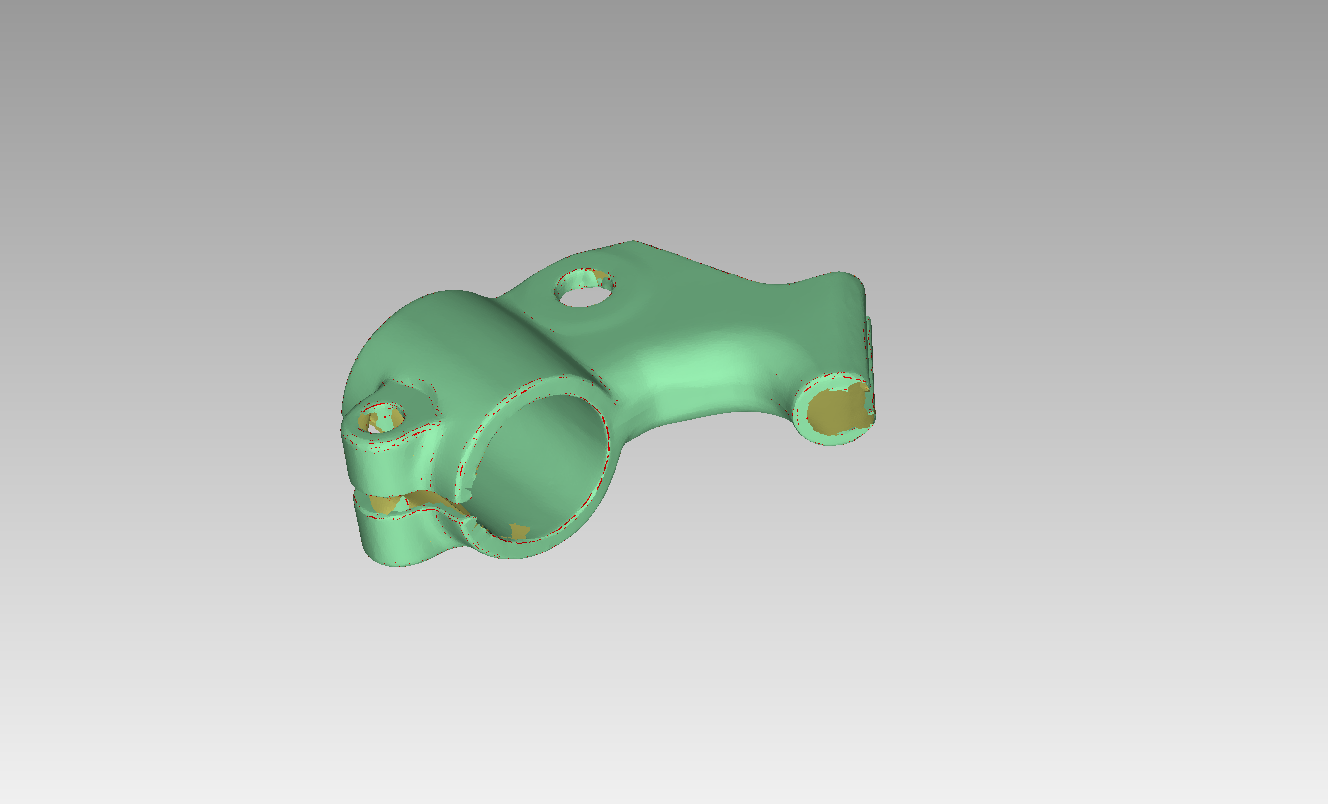

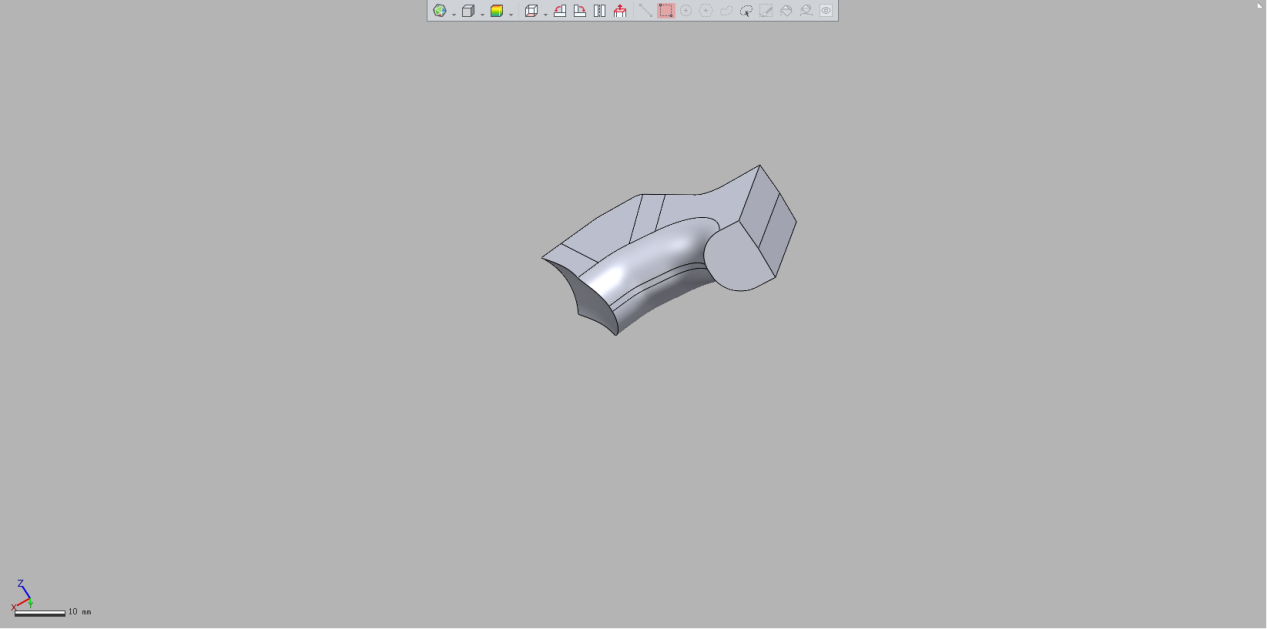

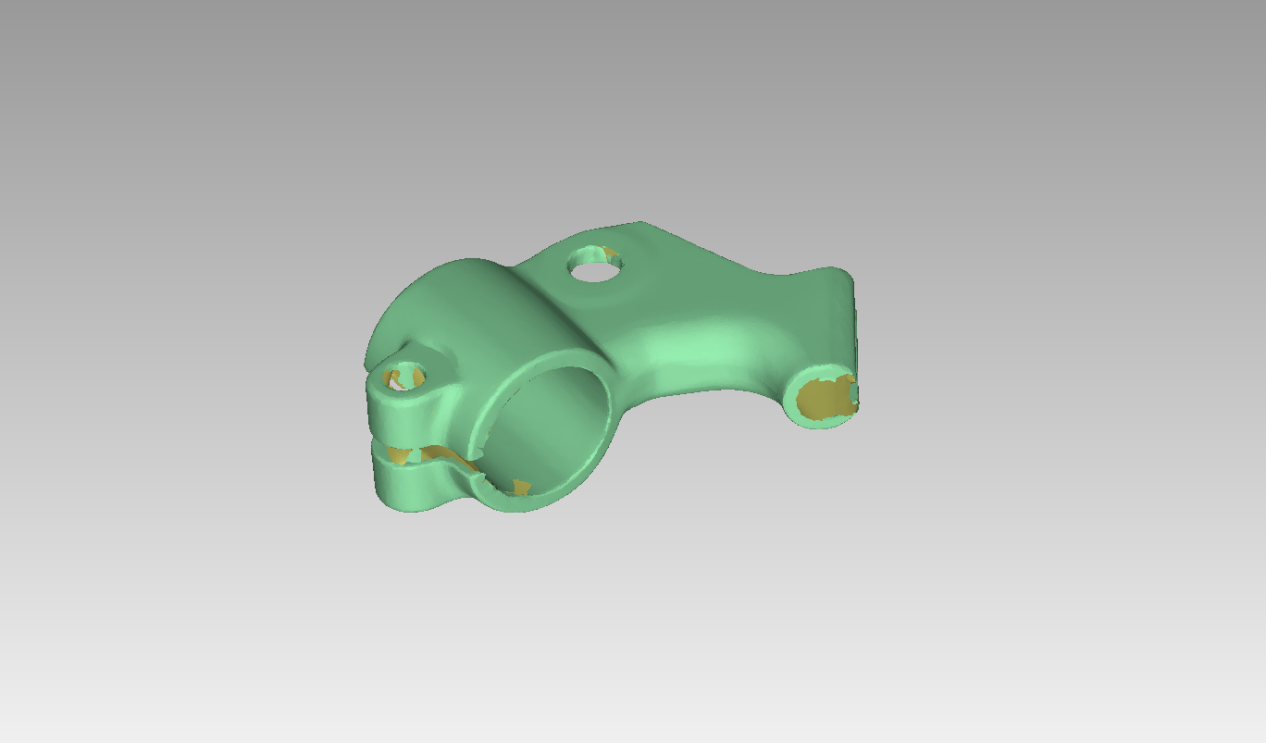

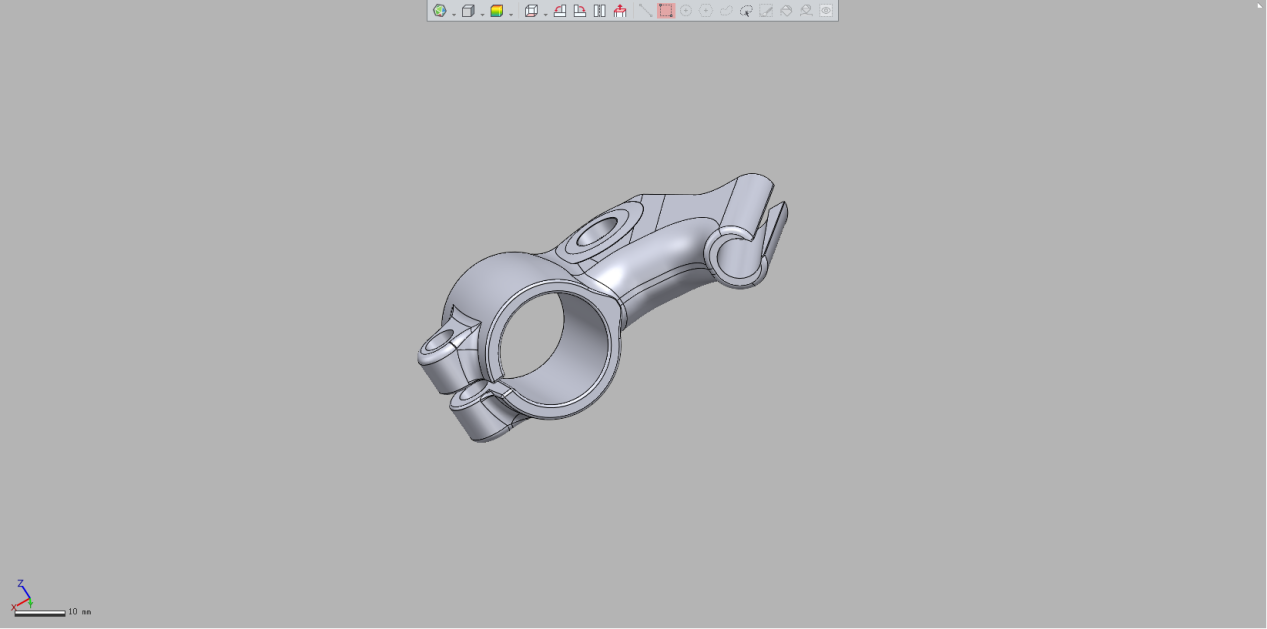

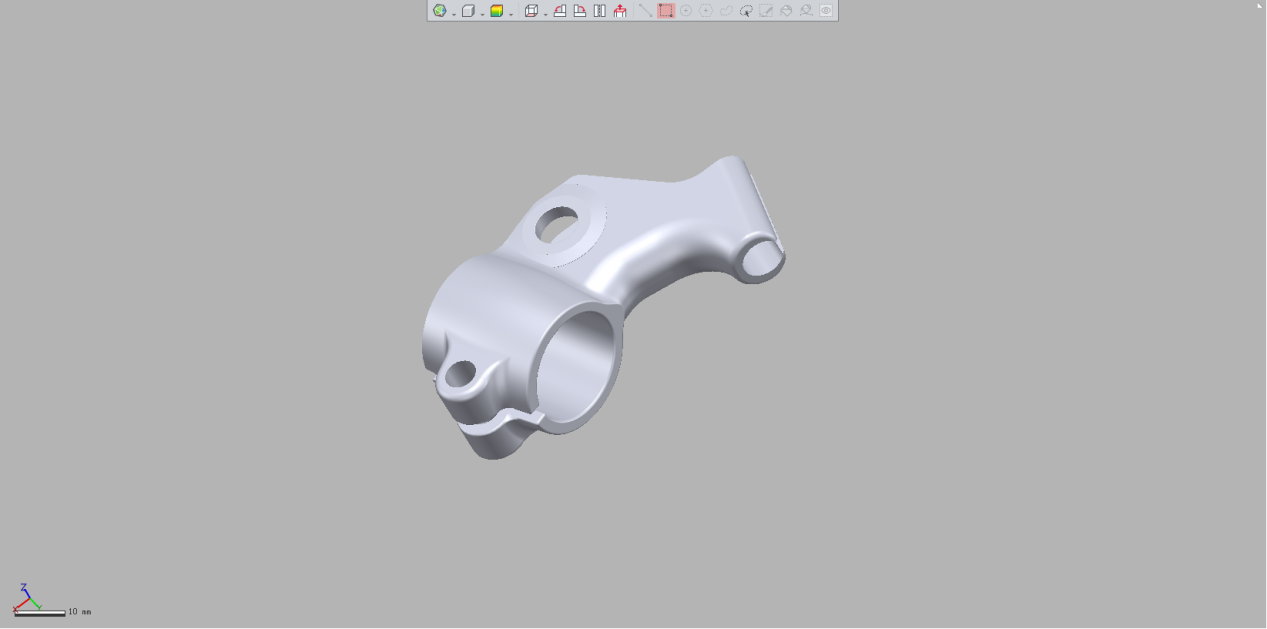

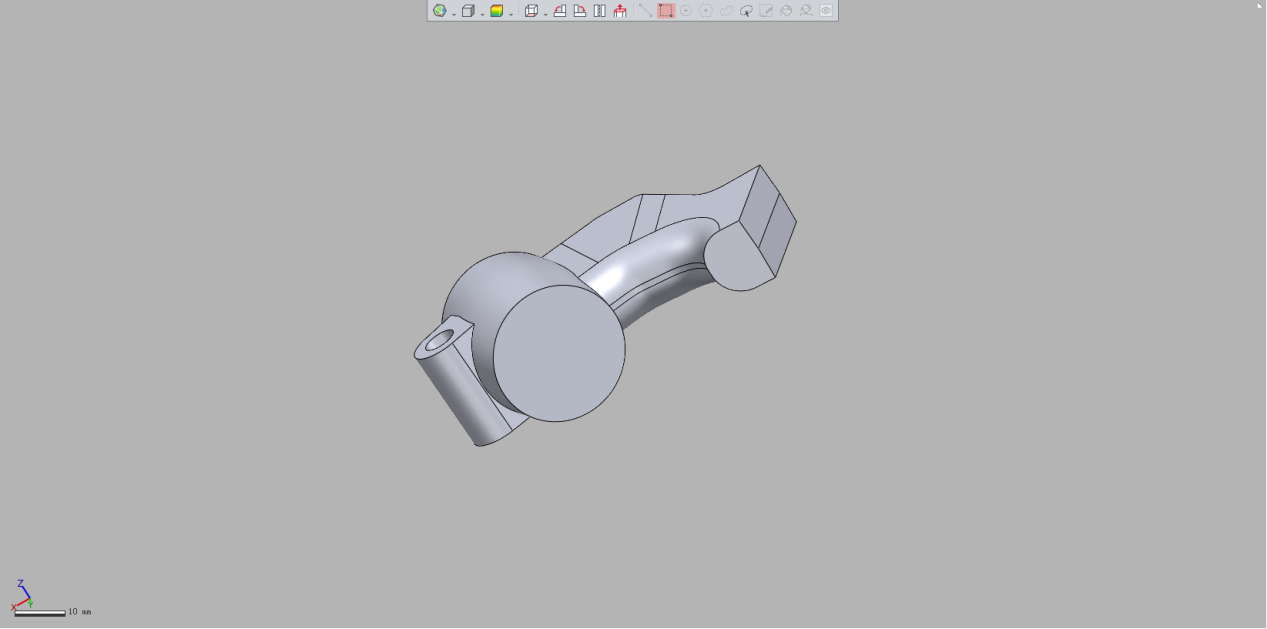

案例展示：
